Temat: Myszka STM1 - naprawa

Zabrałem się za naprawę myszki STM1, niestety po rozebraniu i wyczyszczeniu znalazłem dwa problemy:

1) wylany rezystor R16
2) uszkodzony sensor led

czy ktoś z was wie czym można zastąpić i gdzie kupić taki sensor led? i jakiej wartości jest ten rezystor R16?
A może macie jakiś schemat?

Ostatnio edytowany przez lopez (2019-02-09 21:13:31)

Post's attachments

IMG_20190209_204018_resized_20190209_084415256.jpg 309.3 kb, liczba pobrań: 6 (od 2019-02-09)

IMG_20190209_204307_resized_20190209_084416687.jpg 367.21 kb, nikt jeszcze nie pobierał tego pliku.

IMG_20190209_204341_resized_20190209_084415605.jpg 396.01 kb, liczba pobrań: 1 (od 2019-02-09)

Tylko zalogowani mogą pobierać załączniki.

2

Odp: Myszka STM1 - naprawa

Z rezystora nie ma się co wylać, więc jest albo tylko brudny, albo nieco skorodowany, ale powinien działać. Fototranzystor do enkodera szczelinowego można kupić lub pozyskać z każdej innej myszki mechanicznej lub nawet optycznej z rolką.

Atari 1040STe (TOS 1.62/2.06 UK, 4MB RAM), Atari 1040STfm (TOS 1.04 UK, 1MB RAM, BLiTTER, Gotek FF)
Digital Data Deicke HD64 (Megafile 60), SF314, Gotek HxC, NetUSBee
Atari 65XE (64kB), Sinclair SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB)

3

Odp: Myszka STM1 - naprawa

Być może rezystor zardzewiał, tak w sumie wygląda.
Czy ten fotorezystor z myszki z rolką to wszędzie będzie taki sam? w sumie to myszek z rolką mam pod dostatkiem, tylko to są raczej myszki z tego tysiąc lecia. Z jednej strony nie mające wartości a z drugiej 30 lat młodsze, ciekawe czy podejdzie.

--------------------

No niestety, nowsze myszki mają w rolce 3 przycisk i działają inaczej sad

Ostatnio edytowany przez lopez (2019-02-09 21:42:30)

4

Odp: Myszka STM1 - naprawa

Ten rezystor powinien być ok, opisz jakie ma kolory, bo nie bardzo tam widać. To jest żółty, fioletowy i jaki ten trzeci pasek? brązowy czy czerwony? Daj zdjęcie (ostre) drugiej strony płytki, napisz jaki był objaw "niedziałania".
Te elementy być może nie są uszkodzone, tylko upaćkane w kalafonii czy czymśtam innym - spróbuj to odskrobać po prostu.

5

Odp: Myszka STM1 - naprawa

W tym egzemplarzu STM1 nie działają kierunki, przyciski działają.

Rezystor jak dla mnie wygląda tak: złoty, czerwony, brązowy (co ciekawe na zdjęciu wygląda jak by był tam jeszcze jeden pasek, ale na żywo tego nie widać)
Bardzo ciężko zrobić lepsze zdjęcie moim telefonem, przyjrzałem się mu dokładnie i wygląda by zardzewiał. Wiem, że nie mierzy się rezystorów na płytce, ale miernik nic nie wskazuje, więc jest zapewne przerdzewiały, pozostałe rezystory pokazują jakieś wartości. Więc raczej do wymiany.

A led ewidentnie przerdzewiał i muszę znaleźć jakiś zamiennik, co by go podmienić.

Ostatnio edytowany przez lopez (2019-02-10 08:49:46)

Post's attachments

led.jpg 227.54 kb, nikt jeszcze nie pobierał tego pliku.

rezystor.jpg 253.08 kb, nikt jeszcze nie pobierał tego pliku.

tyl.jpg 268.51 kb, nikt jeszcze nie pobierał tego pliku.

Tylko zalogowani mogą pobierać załączniki.

6

Odp: Myszka STM1 - naprawa

Cześć,

R16 wygląda na 4,7 kilooma bądź 470 omów - mówi o tym ten pasek czerwony (4,7k) albo brązowy (470).
R15 ponad nim to 6,8 kilooma (niebieski, szary, czerwony) bo to widać. Jako, że najwyraźniej jest przez R16 podawane zasilanie na fotodetektor osi X (może tez Y) to skłaniałbym się do wartości 470 omów a taką wartość bez problemu powinieneś zmierzyć omomierzem. Skoro tego nie mierzysz - rezystor jest uszkodzony, brak zasilania fotodetektora, brak detekcji ruchu w osi X (na boki)

Tak to mniej więcej wygląda...

Jest schemacik skopiowany z Profibuch ST ale to nie taka wersja myszy, inne wartości elementów i możliwe spore różnice w budowie. http://www.atari.org.pl/forum/viewtopic … 51&p=2. Przydałby się oryginalny schemat albo zrewersowany z myszki.

Rzadko ale bywają tak skorodowane elementy, że nóżka po prostu odpada. Można wtedy dolutować się bezpośrednio do "kapsla" na oporniku. Co do fotodetektora - po wylutowaniu go z płytki można spróbować podpiłowania plastiku tak aby dostać się do metalowej końcówki i do niej dolutować "protezę"

http://raven1.magix.net         http://atari.000space.com
różne różności dla Atari i nie tylko - przydatne, bądź nie ale i tak warto zajrzeć...

7

Odp: Myszka STM1 - naprawa

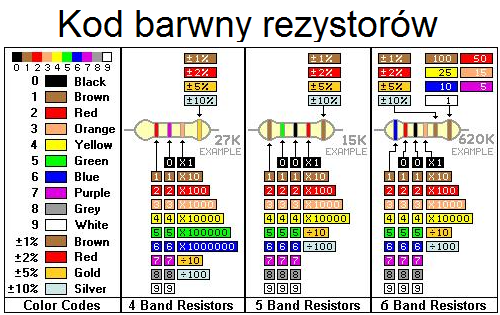

Lopez: Ty tam na prawdę nie widzisz żółtego? smile Czyta się te kolory od tamtej strony, czyli żółty, fioletowy czerwony, czyli cztery siedem i dwa zera czyli 4.7k. No chyba, że to jednak brązowy, więc jedno zero, więc 470 omów. Złoty to tolerancja (5%).
http://2.bp.blogspot.com/-sOqNaKn-bSE/U … 00/kod.png
Ale jeśli miernik nic nie pokazuje, to do wymiany.

8

Odp: Myszka STM1 - naprawa

R16 to na 100% 4,7kOhm (sprawdziłem w mojej STM1) i pewnie tak jak pisze kolega powyżej, po wymianie tego rezystora myszka ożyje.

9

Odp: Myszka STM1 - naprawa

Wymieniam na 4,7kOhm i zobaczę co będzie dalej, na 100% któryś kierunek nie będzie działał, no ale będzie jakaś nadzieja smile

x_angel: ja tam widzę na żywo tylko złoty później czerwony i brązowy a na zdjęciu faktycznie widać jak by żółty pomiędzy złotym a czerwonym.

10

Odp: Myszka STM1 - naprawa

Akurat  wartość tego opornika nie jest taka istotna, może być 2k2 i może być6k8. Jego (i pozostałych trzech) zadaniem jest polaryzacja wyjścia komparatora w układzie OC. Cały schemat tu:

http://www.jsobola.atari8.info/mysz_st.gif

Nikt nam lekkiego życia nie obiecał i słowa dotrzymał.
8bitów ; dereatari
Apple Hadware

11

Odp: Myszka STM1 - naprawa

Lopez: popatrz jeszcze raz pod lupą i podreguluj sobie kolory w monitorze smile
Obadaj obrazek.

Na schemacie od jer jest 3k3 ale jak pisał - to nie jest takie istotne.

Post's attachments

rezystor.jpg 32.7 kb, nikt jeszcze nie pobierał tego pliku.

Tylko zalogowani mogą pobierać załączniki.

12

Odp: Myszka STM1 - naprawa

Faktycznie pod lupą jest żółty, wzrok już nie ten smile

Niestety w domu znalazłem tylko 1K i 10K, ale na żadnym z nich nie ruszyło sad a z tego co Jer pisze o raczej powinno ruszyć, chyba coś więcej uszkodzone jest.
Jeszcze w weekend kupię 3k3 i sprawdzę, ale raczej marne szanse, że ruszy sad

Ostatnio edytowany przez lopez (2019-02-11 19:02:36)

13

Odp: Myszka STM1 - naprawa

Wracam do mojej myszki smile

Niestety wlutowanie rezystora nie pomogło (dodatkowo przelutowałem wszystkie punkty lutownicze, na wypadek jak by były jakieś zimne luty), myszka nadaj nie porusza kursorem w żadną stronę, działają tylko przyciski.

Dodatkowo wymieniłem oba kondensatory na nowe.

Czy ten LM339N może być uszkodzony?

wiecie może jak go sprawdzić (bez oscyloskopu) czy działa poprawnie ?

Ostatnio edytowany przez lopez (2019-03-28 12:28:04)

14

Odp: Myszka STM1 - naprawa

A na pewno to wina myszki? Inna Ci działa? Bo może sterownik klawiatury poszedł?

Sikor umarł...

15

Odp: Myszka STM1 - naprawa

Tak prawdę mówiąc to tego LM339 to by mi się nawet nie chciało sprawdzać, mając sprawdzone wszystkie inne elementy po prostu bym go wymienił. Ta Twoja myszka to najłatwiejszy w naprawie wariant STM1.

Atari 1040STe (TOS 1.62/2.06 UK, 4MB RAM), Atari 1040STfm (TOS 1.04 UK, 1MB RAM, BLiTTER, Gotek FF)
Digital Data Deicke HD64 (Megafile 60), SF314, Gotek HxC, NetUSBee
Atari 65XE (64kB), Sinclair SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB)

16

Odp: Myszka STM1 - naprawa

Tak, inna myszka działa bezproblemowo.
Podmieniłem LM na inną sztukę (ten był na 100% uwalony) i poprawa nastąpiła o tyle, że teraz reaguje na ruch lewo/prawo  z tym, że za każdym razem kursor przesuwa się w lewo :?
Góra/dół nie działa zapewne z powodu uszkodzenia fotorezystora.

Powoli brakuje mi pomysłów co jeszcze może być uszkodzone.

Ostatnio edytowany przez lopez (2019-03-28 14:27:00)

17

Odp: Myszka STM1 - naprawa

To są fototranzystory a nie fotorezystory, a sprawdzić je można mierząc napięcie na emiterze i oświetlając np. pilotem od telewizora. Z kolei diody podczerwone można sprawdzić czy świecą prostym patentem: bierzesz telefon, włączasz w nim aparat i na ekranie będziesz widział jak świecą te diody. Dla porównania możesz też sobie zaświecić pilotem od telewizora i obejrzeć to aparatem/telefonem.

18

Odp: Myszka STM1 - naprawa

Sprawdzić wcześniej czy pilot nie jest na BT big_smile

19

Odp: Myszka STM1 - naprawa

I czy aparat nie jest na analogową kliszę:-)

20

Odp: Myszka STM1 - naprawa

Sprawdzę na myszce i wrócę smile

21

Odp: Myszka STM1 - naprawa

No i niektóre telefony mają tak dobry filtr podczerwieni, że nie sprawdzisz... Więc jak coś to starszy telefon, albo najpierw test pilota TV.

22

Odp: Myszka STM1 - naprawa

O, to nie wiedziałem z tym filtrem podczerwieni. Używałem do testów podczerwieni wielokrotnie kilku telefonów, aparatów, kamerki samochodowej i na wszystkim zawsze było widać jak świeci podczerwień. Ale skoro tak x_angel mówi, to może mieć rację, bo ja siedzę raczej w retro sprzęcie:-) myhyhy:-)

23

Odp: Myszka STM1 - naprawa

A ten... kabel sprawdzony? Może gdzieś któraś żyłka złamana w środku i nie łączy?

----====   dołącz do www.worldcommunitygrid.org   ===---

<-- tu po lewej pod avatarem kliknij "E-mail", jeżeli chcesz się skontaktować, tylko nie PW proszę. Dzięki.

24

Odp: Myszka STM1 - naprawa

kabel sprawdziłem w pierwszej kolejności.
