Odp: STE Zniekształcony obraz. Ratunku

Na kablu EURO zawsze masz złożony sygnał synchronizacji, który w STE jest złożonym sygnałem wizji (Composite Video). Dlatego zależało mi na teście z monitorem, który jest synchronizowany "normalnie" czyli osobno ma H-Sync i osobno V-Sync. Sygnał Composite Video w STE jest wytwarzany w modulatorze, więc jeśli ten sygnał jest nieprawidłowy to nie będzie działało ani Composite Video, ani modulator TV, ani RGB+CS. Jeśli na monitorze RGB+HV obraz będzie dobry to usterka będzie mniej więcej zlokalizowana.

Ostatnio edytowany przez _tzok_ (2018-02-28 18:03:04)

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

Atari-User · 2018-02-28 20:08:32

Atari-User
Młodszy Atarowiec
Nieaktywny

Skąd: W-wa
Zarejestrowany: 2016-02-11
Posty: 827

Odp: STE Zniekształcony obraz. Ratunku

To jeszcze raz zrobiłem filmiki.
Tym razem na monitorze PHILIPS CM8832-II. NA tym monitorze sygnały H i V powinny byc osobno.,
I wszystko wygląda dość podobnie, tylko że obraz nie jest tak bardzo przekoszony.
.

.
.

.
.

.

Ostatnio edytowany przez Atari-User (2018-02-28 20:11:27)

_tzok_ · 2018-02-28 21:02:31

_tzok_
Atarowiec
Nieaktywny

Skąd: Bielsko-Biała
Zarejestrowany: 2017-06-15
Posty: 1,437

Odp: STE Zniekształcony obraz. Ratunku

Wszystko zależy od wariantu - ma wejście EURO czy DB9? Nawet jeśli DB9 to ma tam i Composite Sync i H/V Sync, musiałbyś sprawdzić co jest podłączone w kablu.

W zasadzie to już widać różnicę i to diametralną - teraz treść obrazu jest idealnie stabilna, czyli rzeczywiście synchronizacja jest oddzielna, a problem nie dotyczy synchronizacji, lecz sygnału wizji. Zakłócenia są wyłącznie na jasnych obszarach, zapewne jest coś nie tak z poziomem bieli.

Ostatnio edytowany przez _tzok_ (2018-02-28 21:09:05)

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

mormon · 2018-02-28 21:14:12

mormon
Przechodzień
Nieaktywny

Skąd: Wrocław
Zarejestrowany: 2008-07-21
Posty: 89

Odp: STE Zniekształcony obraz. Ratunku

@_tzok_: Piszę o tej bieli już trzeci raz :). Przecież widać że jak jest białe tło w TOSie to wtedy się rozsynchronizowuje. Może jest jakieś za wysokie napięcie na RGB albo coś. Miałem podobny efekt ale z drugiej strony, tzn ze strony monitora. Monitor miał coś zrąbane z jasnością i była bardzo niska, to podkręcałem ją sobie na płycie, ale to powodowało że po pewnym czasie ekran też był tak ścięty, albo tracił synchronizację.

Atari-User · 2018-02-28 21:14:38

Atari-User
Młodszy Atarowiec
Nieaktywny

Skąd: W-wa
Zarejestrowany: 2016-02-11
Posty: 827

Odp: STE Zniekształcony obraz. Ratunku

Ten monitor nie ma Euro złącza.
Jest tylko DB9 i przez to gniazdio podany jest sygnał z ATARI STE.
Coś nie tak z poziomem bieli. Hmm.
Znaczy gdzie szukać problemu. Kurde. Jak mu się dobrze zachce to na grach praktycznie nie widać, lub wcale nie ma tych zakłuceń. Zauważyłem jeszcze że w grze ATOMIV, jak przesuwam " cząstęczkę" Góra dół, czy na bokoi to na chwilę jakby się zatrzymywał obraz , dosławnie taki zaciach na ułamek sekundy. Na filmiku widać. Nie wiem czy to ma związek.
No i w Hi-Res wszstko jest OK.
Chyba na razie sobie odpuszczę to STE.

x_angel · 2018-02-28 23:34:36

x_angel
Atarowiec
Nieaktywny

Skąd: Białystok
Zarejestrowany: 2015-03-26
Posty: 1,352

Odp: STE Zniekształcony obraz. Ratunku

A nie podawałeś, jakie masz napięcie 5V (zmierz). Chociaż chyba pisałeś, że podmieniałeś zasilacz.
Wzmacniaczami wizji w STE są te 3 tranzystory Q401, Q402 i Q403. Zasilane są z dławika L401, więc zmierz na nim napięcie po obu stronach.
Ogólnie wydaje mi się, że mało jest zielonego w tych grach :)

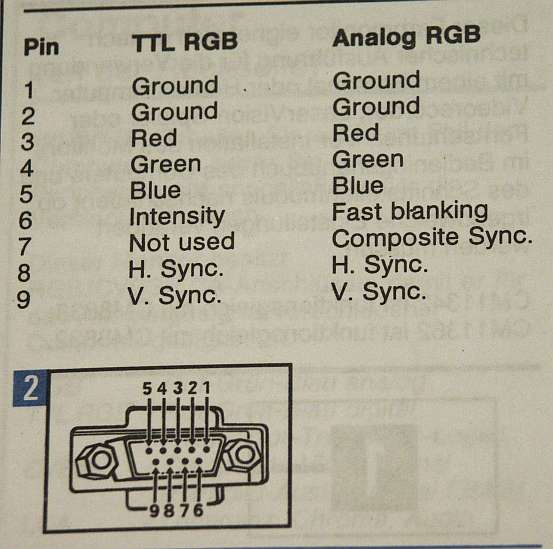

No i tak jak _tzok_ pisze: nie wiadomo w sumie, czy do tego monitora Commodore idzie Composite Sync, czy oddzielnie H-Sync i V-Sync - musiałbyś rozebrać wtyczkę, żeby się wyjaśniło. Tu jest pinout gniazda tego monitora:
http://www.ym2149.com/philips_pinout.jpg
i z niego wynika właśnie, że może być tak i tak, z kolei tu:
http://atariage.com/forums/uploads/mont … 379832.jpg
jest schemat tego najpopularniejszego kabla i pewnie jest to zrobione według tego schematu, więc sygnał idzie po Composite Sync, więc to nam niewiele wyjaśnia. Fajnie byłoby sprawdzić z oddzielnymi H i V Sync.

Atari-User · 2018-03-01 08:03:08

Atari-User
Młodszy Atarowiec
Nieaktywny

Skąd: W-wa
Zarejestrowany: 2016-02-11
Posty: 827

Odp: STE Zniekształcony obraz. Ratunku

Napięcia mierzyłem na zasilaczu, na uruchomionym STE. 12.46V i 5.09V
Napięcia są cały czas stabilne i są OK. Dzisiaj rozkrecę wtyczkę DB9 od monitora i wrzuce fotkę.
Jest jescze jedna rzecz któras mnie zastanawia.
Na spodniej części płyty dolutowany jest rezystor, do dwóch którychś pinów procesora.
Pewnie nie ma to związku, ale po co on tam jest, jak w innych egzemplarzach go nie ma

Ostatnio edytowany przez Atari-User (2018-03-01 08:35:57)

Atari-User · 2018-03-01 18:10:47

Atari-User
Młodszy Atarowiec
Nieaktywny

Skąd: W-wa
Zarejestrowany: 2016-02-11
Posty: 827

Odp: STE Zniekształcony obraz. Ratunku

Zrobiłem zdjęcia kabla do monitora.
Według mnie sygnały V i H są na osobnych przewodach.

Czerwobna kropką oznaczyłem piny z przewodami, krzyżykiem piny niepodłączone.

Ostatnio edytowany przez Atari-User (2018-03-01 18:11:40)

x_angel · 2018-03-01 20:00:14

x_angel
Atarowiec
Nieaktywny

Skąd: Białystok
Zarejestrowany: 2015-03-26
Posty: 1,352

Odp: STE Zniekształcony obraz. Ratunku

No to masz oddzielne H i V sync. A one niestety wychodzą z MMU/GLUE, który w STE jest jednym układem. Zrób jego fotki w zbliżeniu, może ma jakieś nogi pogięte lub coś na niego spadło... Może kabelek zasilający od flopka mu zgiął nóżki. I zrób fotkę tego rezystora, żeby było widać, do których nóżek którego układu jest przylutowany.

Powiem Ci, że w tej sytuacji to bym chyba tylko podmienił układy w podstawkach z innego STE (szczególnie układ U401 Shifter) i jeszcze bym podmienił U405 (74S257, którego chyba będziesz musiał wylutować), poza tym to chyba nie za wiele da się zrobić bez oscyloskopu.

Ostatnio edytowany przez x_angel (2018-03-01 20:02:06)
