1 Temat przez ilr

  • ilr
  • ilr
  • Referent
  • Nieaktywny
  • Skąd: Universum
  • Zarejestrowany: 2004-05-10
  • Posty: 235

Może ktoś ma schemat "blitter patch" dla Mega ST?

Byl hrozný tento stát, když musel jsi se dívat, jak zakázali psát a zakázali zpívat,
a bylo jim to málo, poručili dětem modlit se jak si přálo Veličenstvo Kat.

2 Odpowiedź przez sqward

  • sqward
  • Starszy Atarowiec
  • Nieaktywny
  • Skąd: Norfolk
  • Zarejestrowany: 2003-09-05
  • Posty: 2,389

Jeśłi spodziewasz się jakiegoś przyśpieszenia to zapomnij :)

What can be asserted without proof can be dismissed without proof.

3 Odpowiedź przez ilr

  • ilr
  • ilr
  • Referent
  • Nieaktywny
  • Skąd: Universum
  • Zarejestrowany: 2004-05-10
  • Posty: 235

Nie chcę przyspieszać. Mam blittera a to ustrojstwo ktoś wyciągnął. :(

Byl hrozný tento stát, když musel jsi se dívat, jak zakázali psát a zakázali zpívat,
a bylo jim to málo, poručili dětem modlit se jak si přálo Veličenstvo Kat.

4 Odpowiedź przez sqward

  • sqward
  • Starszy Atarowiec
  • Nieaktywny
  • Skąd: Norfolk
  • Zarejestrowany: 2003-09-05
  • Posty: 2,389

Mega St nigdy nie miało firmowo blittera.

What can be asserted without proof can be dismissed without proof.

5 Odpowiedź przez ilr

  • ilr
  • ilr
  • Referent
  • Nieaktywny
  • Skąd: Universum
  • Zarejestrowany: 2004-05-10
  • Posty: 235

W takim wypadku atariki kłamie. :( Ten mój model Mega ST 2 ma pozostałości lutów  na nogach procesora w miejscu gdzie tutaj: http://www.maedicke.de/atari/hardware/p … ga_st5.jpg siedzi ten patch.

Byl hrozný tento stát, když musel jsi se dívat, jak zakázali psát a zakázali zpívat,
a bylo jim to málo, poručili dětem modlit se jak si přálo Veličenstvo Kat.

6 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

Ja mam Mega1 i ma na procu tę płytkę.

Było miło :) Do widzenia.

artik-wroc's Strona

  • Skąd: Trollmiasto
  • Zarejestrowany: 2002-03-10
  • Posty: 6,009

Sqward: ponoć końcowe serie Mega ST miały blittera.

Atari: FireBee (Falcon030 CT60e SuperVidel SvEthlana CTPCI) TT (520ST Pak030 Frak PuPla Panther) (520ST 4MB ST RAM 8MB TT RAM CosmosEx SC1435) (1040STFM UltraSatan SM124) (1040STE 4MB ST RAM 8MB TT RAM CosmosEx NetUSBee SM144 SC1224) 260ST, 520 ST+, (MEGA ST SM125) (65XE Rapidus U1MB VBXE SIDE2 SIO2PC) (Jaguar JagCD SkunkBoard GameCart) (Lynx II AgaCart GameCart) 2xPortfolio Hades

8 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

http://www.atari-computermuseum.de/pics … egast1.gif
http://www.atari-computermuseum.de/pics … egast2.gif
http://www.atari-computermuseum.de/pics … egast4.gif

Było miło :) Do widzenia.

artik-wroc's Strona

9 Odpowiedź przez sqward

  • sqward
  • Starszy Atarowiec
  • Nieaktywny
  • Skąd: Norfolk
  • Zarejestrowany: 2003-09-05
  • Posty: 2,389

No to powodzenia :)

What can be asserted without proof can be dismissed without proof.

10 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

Czy po zdemontowaniu wspomnianego wyżej patcha komputer wystartuje ? Nie chodzi mi o to czy będzie działał poprawnie, ale czy zgłosi się desktop ?

Było miło :) Do widzenia.

artik-wroc's Strona

11 Odpowiedź przez ilr

  • ilr
  • ilr
  • Referent
  • Nieaktywny
  • Skąd: Universum
  • Zarejestrowany: 2004-05-10
  • Posty: 235

Jak był włożony scalak blittera to komputer miał z tym problemy. Zdaje się, że po dłuższej chwili w mojej medze zgłosił się pulpit a potem nastąpił zwis systemu. Po wydłubaniu blittera z podstawki wszystko pracowało OK.

Byl hrozný tento stát, když musel jsi se dívat, jak zakázali psát a zakázali zpívat,
a bylo jim to málo, poručili dětem modlit se jak si přálo Veličenstvo Kat.

12 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

Odświeżę nieco temat.
Usunąłem z MegaST wspomnianego wyżej "blitter patch-a". Wyczytałem, że należy wówczas przywrócić połączenie na spodniej części płyty (była przerwana ścieżka), co zrobiłem. Jak blitter jest w podstawce komputer startuje, jak wyciągnę blitter wywala bombki. Co jeszcze trzeba zrobić po usunięciu blittera, aby komp działał bez niego ?
http://www.maedicke.de/atari/hardware/p … ga_st5.jpg
Może trzeba zagospodarować ten przewód co odchodzi od patcha ?

Było miło :) Do widzenia.

artik-wroc's Strona

  • Skąd: Trollmiasto
  • Zarejestrowany: 2002-03-10
  • Posty: 6,009

Jaki TOS? 1.06, 1.62 nie wystartują bez blittera.

Atari: FireBee (Falcon030 CT60e SuperVidel SvEthlana CTPCI) TT (520ST Pak030 Frak PuPla Panther) (520ST 4MB ST RAM 8MB TT RAM CosmosEx SC1435) (1040STFM UltraSatan SM124) (1040STE 4MB ST RAM 8MB TT RAM CosmosEx NetUSBee SM144 SC1224) 260ST, 520 ST+, (MEGA ST SM125) (65XE Rapidus U1MB VBXE SIDE2 SIO2PC) (Jaguar JagCD SkunkBoard GameCart) (Lynx II AgaCart GameCart) 2xPortfolio Hades

14 Odpowiedź przez artik-wroc Ostatnio edytowany przez artik-wroc (2011-12-18 18:48:39)

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

MegaST (nie STE) TOS 1.04

ilr napisał/a:

Po wydłubaniu blittera z podstawki wszystko pracowało OK.

Było miło :) Do widzenia.

artik-wroc's Strona

15 Odpowiedź przez grzeniu Ostatnio edytowany przez grzeniu (2011-12-18 19:55:48)

  • grzeniu
  • grzeniu
  • Starszy Atarowiec
  • Nieaktywny
  • Skąd: CB
  • Zarejestrowany: 2002-03-11
  • Posty: 2,967
sqward napisał/a:

Mega St nigdy nie miało firmowo blittera.

Oczywiście że miało. Być może tylko określona seria. Widziałem naocznie u gościa na giełdzie na Grzybowskiej. Pokazał nawet porównanie (blitter wł/wył) jakiejś animki z przelatującym ptakiem. Koleś miał nad stoiskiem plakat GOR-SOFT czy jakoś tak. Ktoś pamięta ?

STYMulator JIL ST YM2149 mjuz:k @ gnu/linux
SIUP (SIo2Usb2Pc) - SIO2PC USB Edition
PIN ready logo
3M / InD: ... na kasetach były zabezpieczenia w postaci tzw. "mikropierdnięcie" ...

grzeniu's Strona

16 Odpowiedź przez saulot Ostatnio edytowany przez saulot (2011-12-18 20:25:43)

  • saulot
  • saulot
  • Młodszy Atarowiec
  • Nieaktywny
  • Skąd: R'lyeh
  • Zarejestrowany: 2002-07-11
  • Posty: 864

wydaje mi się, że miało. Wystarczy zajrzeć do np takiego "The Concise Atari ST 68000 Programmers Reference Guide", jest info o blitterze, ale zero wzmianki o ste. (w 86 tego modelu nie było, pojawił się w 89r)
Po drugie:
http://en.wikipedia.org/wiki/Atari_ST
Blitter był wprowadzony w medze 2 i medze 4.

=========================================
[www] https://nokturnal.pl
[ 16/32 bit Atari development wiki] https://bus-error.nokturnal.pl

saulot's Strona

  • Skąd: Trollmiasto
  • Zarejestrowany: 2002-03-10
  • Posty: 6,009

Z tego co mi wiadomo, to ostatnie serie Mega ST miały blitter.

Atari: FireBee (Falcon030 CT60e SuperVidel SvEthlana CTPCI) TT (520ST Pak030 Frak PuPla Panther) (520ST 4MB ST RAM 8MB TT RAM CosmosEx SC1435) (1040STFM UltraSatan SM124) (1040STE 4MB ST RAM 8MB TT RAM CosmosEx NetUSBee SM144 SC1224) 260ST, 520 ST+, (MEGA ST SM125) (65XE Rapidus U1MB VBXE SIDE2 SIO2PC) (Jaguar JagCD SkunkBoard GameCart) (Lynx II AgaCart GameCart) 2xPortfolio Hades

18 Odpowiedź przez Cyprian

  • Skąd: Warszawa
  • Zarejestrowany: 2002-03-09
  • Posty: 4,662

żyłem w przekonaniu że wszystkie Megi miały blitter a tu zonk:
"due to delays it was eventually released on the Mega 2 and Mega 4 machines"

Atari V4SA / Lynx I / Mega ST 1 / 7800 / Portfolio / Lynx II / Jaguar / TT030 / Mega STe / 800 XL / 1040 STe / Falcon030 / 65 XE / 520 STm / SM124 / SC1435
SUB/AVGcart / FujiNet / DDD HDD / AT Speed C16 / TF536 / SDrive / PAK68/3 / Lynx Multi Card / LDW Super 2000 / XCA12 / SkunkBoard / CosmosEx / SatanDisk / UltraSatan / USB Floppy Drive Emulator / Eiffel / SIO2PC / Crazy Dots / PAM Net
http://260ste.atari.org

19 Odpowiedź przez artik-wroc Ostatnio edytowany przez artik-wroc (2011-12-19 22:09:28)

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

Ma ktoś może MegaST bez blittera (oczywiście działające) ? Jeżeli ktoś takowe posiada, to czy mógłby zrobić zdjęcie tej części gdzie jest gniazdo blittera i okolicy w promieniu ok.5cm, chciałbym potwierdzić swoje przypuszczenia.
Będę bardzo wdzięczny, to pomoże przy ciekawych zmianach w TOSie :)

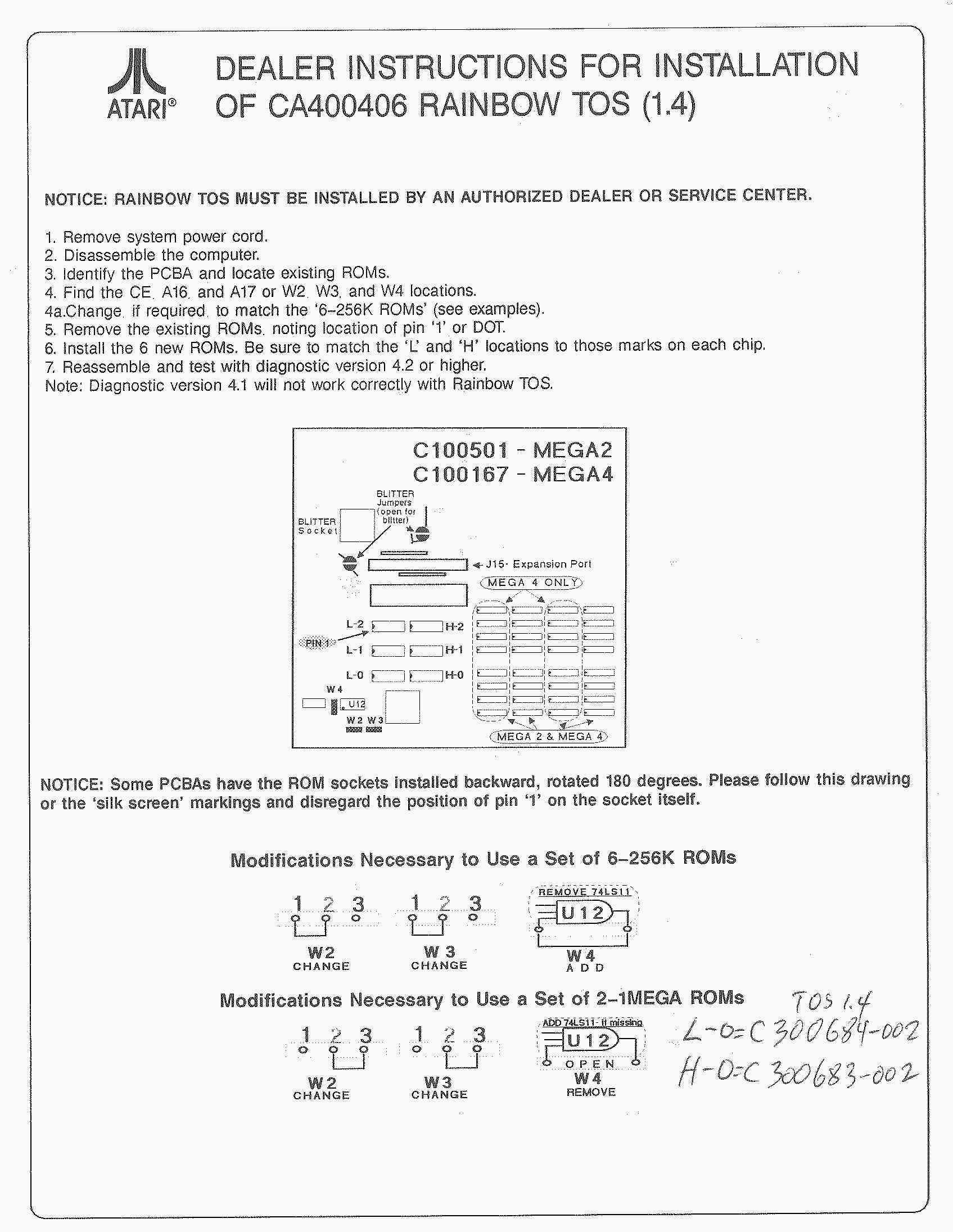

Znalazłem potwierdzenie (może komuś ta informacja się przyda) przypadkiem na dokumencie dotyczącym instalacji TOS-u 1.04 :)
http://www.myatari.com/ebay/tos14p1j.jpg
Widać tam u góry "blitter jumpers" czyli po wyjęciu blittera, przywróceniu przerwanej ścieżki trzeba jeszcze połączyć dwa punkty lutownicze właśnie koło gniazda blittera.

Koniec tematu :) (chyba)

Było miło :) Do widzenia.

artik-wroc's Strona

20 Odpowiedź przez Cyprian Ostatnio edytowany przez Cyprian (2011-12-20 11:09:59)

  • Skąd: Warszawa
  • Zarejestrowany: 2002-03-09
  • Posty: 4,662

głowy nie dam, ale w okolicy czerwonego kwadratu:
http://img444.imageshack.us/img444/4285/megastblitter.jpg

Atari V4SA / Lynx I / Mega ST 1 / 7800 / Portfolio / Lynx II / Jaguar / TT030 / Mega STe / 800 XL / 1040 STe / Falcon030 / 65 XE / 520 STm / SM124 / SC1435
SUB/AVGcart / FujiNet / DDD HDD / AT Speed C16 / TF536 / SDrive / PAK68/3 / Lynx Multi Card / LDW Super 2000 / XCA12 / SkunkBoard / CosmosEx / SatanDisk / UltraSatan / USB Floppy Drive Emulator / Eiffel / SIO2PC / Crazy Dots / PAM Net
http://260ste.atari.org

21 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

http://artur.ataritt030.info/pliki/blitter.JPG

Było miło :) Do widzenia.

artik-wroc's Strona

22 Odpowiedź przez wieczor

  • Skąd: Gdańsk
  • Zarejestrowany: 2007-10-21
  • Posty: 4,408

A zadam głupie pytanie - po co w ogóle wyjmować blittera?

The problem is not the problem; the problem is your attitude about the problem

23 Odpowiedź przez BartoszP

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2008-12-09
  • Posty: 2,907

może popsuty ?

  • Skąd: Trollmiasto
  • Zarejestrowany: 2002-03-10
  • Posty: 6,009

a po co wchodzić na Mt Everest? ;)

Atari: FireBee (Falcon030 CT60e SuperVidel SvEthlana CTPCI) TT (520ST Pak030 Frak PuPla Panther) (520ST 4MB ST RAM 8MB TT RAM CosmosEx SC1435) (1040STFM UltraSatan SM124) (1040STE 4MB ST RAM 8MB TT RAM CosmosEx NetUSBee SM144 SC1224) 260ST, 520 ST+, (MEGA ST SM125) (65XE Rapidus U1MB VBXE SIDE2 SIO2PC) (Jaguar JagCD SkunkBoard GameCart) (Lynx II AgaCart GameCart) 2xPortfolio Hades

25 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,991

fragment przetłumaczonej instrukcji instalacji PAK-a:
"Jeżeli istnieje Blitter, powinien on zostać najlepiej od razu wymontowany, przynajmniej
dezaktywowany, ponieważ zakłóca on działanie PAK. A dokładniej mówiąc przy PAK nie
macie Państwo żadnego pożytku z Blittera, ponieważ PAK wyprzedza Blitter przynajmniej
od 32MHz."
