Czy byłby ktoś w stanie zrobić gerbery płytki DIN13.. Mniej więcej coś takiego jak na załączonym obrazku z tym że szerokość musiałaby być dokładnie jak DIN13 - może być dłuższa żeby pomieścić pady. Pady po obu stronach płytki (te same sygnały przy czym "kolejność" pinów/sygnałów w zasadzie dowolna)...

Post's attachments

din13.jpg 68.5 kb, nikt jeszcze nie pobierał tego pliku.

Tylko zalogowani mogą pobierać załączniki.

2 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,516

Chodzi o wtyk monitora z ST? Po co takie cudo? Te wtyki są bez problemu do kupienia.

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

3 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Nie - chodzi o vbxe i zamontowanie DIN13 W XL.
Wtyki wiem że są ale mnie chodzi o płytkę.

4 Odpowiedź przez perinoid

  • Skąd: W-wa
  • Zarejestrowany: 2015-11-20
  • Posty: 4,162

Do czegoś takiego nie potrzebujesz płytki specjalnej. Zwłaszcza w jednej sztuce. Weź uniwersalną, umocuj na niej gniazdo. Będziesz potrzebował tylko kilku pinów to je sobie drucikami wybierz. Możesz wylutować goldpiny do podłączenia albo jakieś gniazdo.

Pamięć studenta ma charakter kwantowy - student wie wszystko, ale jednocześnie nic nie pamięta.
- Kilka(naście?) pudełek z klawiszami i światełkami. I jeden Vectrex, żeby nimi wszystkimi rządzić.

5 Odpowiedź przez _tzok_ Ostatnio edytowany przez _tzok_ (2021-04-03 12:46:43)

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,516

Jakie wymiary płytki i które piny potrzebujesz mieć wyprowadzone?

Takie coś?
https://obrazki.elektroda.pl/2531662200_1617448324_thumb.jpg

Post's attachments

din13_bob_2021-04-03.zip 19.33 kb, liczba pobrań: 2 (od 2021-04-03)

Tylko zalogowani mogą pobierać załączniki.
Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

6 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Szerokość płytki dokładnie taka jak gniazda DIN13 (jak będę w domu to zmierzę ale w programie powinien być jakiś template gniazda chyba). Długość - taka żeby się zmieściło 13 padów jak na obrazku mniej więcej. Też zmierzę (mniej więcej) jak wrócę. 13 padów do każdego pina DIN13... Chodzi po prostu o to żeby przysługiwać gniazdo do płytki.a kable lutować do padów.

7 Odpowiedź przez perinoid

  • Skąd: W-wa
  • Zarejestrowany: 2015-11-20
  • Posty: 4,162

To może lepiej jakby była większa, żeby można ją było zamocować w miejscu modulatora tak jak płytki że złączem dla Sophii?

Pamięć studenta ma charakter kwantowy - student wie wszystko, ale jednocześnie nic nie pamięta.
- Kilka(naście?) pudełek z klawiszami i światełkami. I jeden Vectrex, żeby nimi wszystkimi rządzić.

8 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Będzie ciężko wymierzyć tak dokładnie żeby gniazdo było dokładnie w centrum wyjścia antenowego. Chodzi o to żeby można było "rozwiercić" dziurę po RF. Jak się nie trafi dokładnie w centrum to trzeba z dremelem albo pilnikiem się bawić a to nie zawsze wychodzi.
Jak będzie wąska to będzie można "dopasować" do własnych potrzeb.

9 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Ale jak się da wymierzyć dokładnie tak żeby centrum DINa był dokładnie w centrum dziury po antenie to byłoby lepsze rozwiązanie na pewno.

10 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,516

Jest ok ta płytka (podpiąłem tam też Gerbery)?

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

11 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Wygląda ok - zobaczę dokładnie w domu (bo teraz mam tylko telefon).
Pięknie dziękuję.

12 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Wydaje mi się że wymiary są OK ale da się zrobić pady po drugiej stronie też (czyli po obu stronach płytki)?
I nie wiem czy to wina viewera (patrzę na gerber viewer na pcbway) ale tam gdzie nóżki/piny powinny być dziury (na piny gniazda). Na podglądzie są tam pady..

13 Odpowiedź przez _tzok_ Ostatnio edytowany przez _tzok_ (2021-04-03 15:25:38)

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,516

Są dziury, na viewerze JLCPCB wygląda ok.

Masz Gerbery z dwustronnymi padami.

W JLCPCB zrobią Ci to za $8 z przesyłką, a jak się postarasz i poszukasz kuponów, to jeszcze wyrwiesz $2 rabatu.

Post's attachments

din13_bob_2021-04-03.zip 28.08 kb, liczba pobrań: 11 (od 2021-04-03)

Tylko zalogowani mogą pobierać załączniki.
Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

14 Odpowiedź przez damanloox

  • Skąd: Irlandia/Polska
  • Zarejestrowany: 2017-02-09
  • Posty: 313

Super - pięknie dziękuję.

15 Odpowiedź przez x_angel

  • Skąd: Białystok
  • Zarejestrowany: 2015-03-26
  • Posty: 1,738

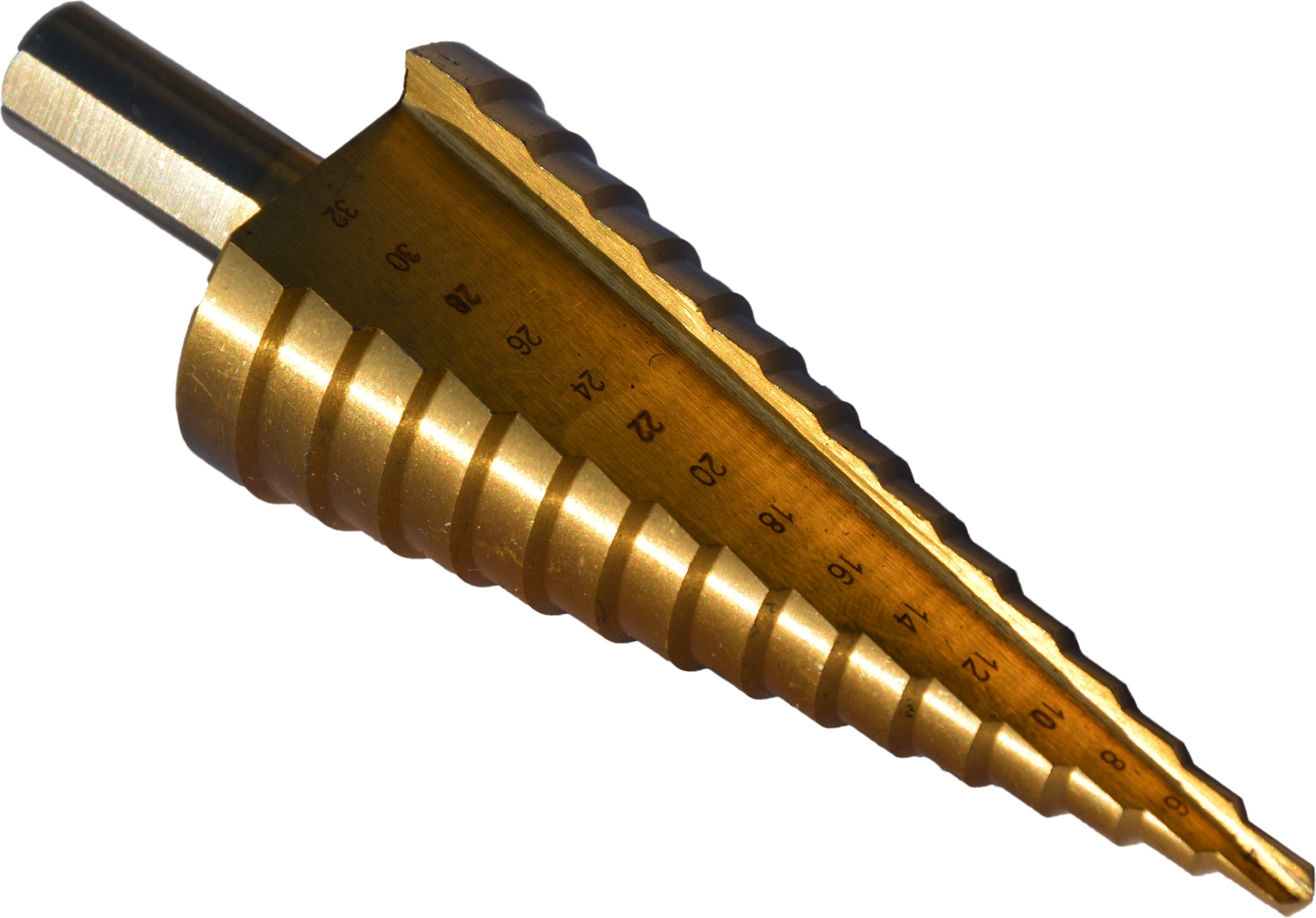

Z tymi otworami i pilnikami, to są takie wiertła "choinkowe":
https://3.allegroimg.com/original/016c0 ... LU-4-39-mm
