26 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483

Jest nowa rewizja płytki, gdzie najmniejsze elementy są w rozmiarze 0805, czyli nie ma tragedii, ale ja składałem starą wersję i też sobie poradziłem. Nie liczyłem dokładnie ile to wychodziło składając samemu, ale coś koło 50zł. Nie mogłem nigdzie znaleźć tych slotów na karty i ostatecznie kupiłem moduły do Arduino w których były właściwe i je wylutowywałem.

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

27 Odpowiedź przez x_angel

  • Skąd: Białystok
  • Zarejestrowany: 2015-03-26
  • Posty: 1,554

Na githubienie widzę tej nowej wersji.

x_angel's Strona

28 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483

Branch 5.1 ale w releases też jest:
https://github.com/retro16/acsi2stm/releases/tag/5.1a

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

29 Odpowiedź przez uicr0Bee

  • Skąd: Zielona Góra
  • Zarejestrowany: 2007-05-07
  • Posty: 5,174

Dzięki za ostrzeżenie. Skłaniałem się już do zakupu tych co już są na ebajach za ok 130zł, ale poczekam na takie w nowej wersji.

<-- Kontakt prywatny proszę przez "E-mail", a nie "PW".
Moje skany czasopism i książek z epoki: https://chomikuj.pl/uicr0Bee ; https://archive.org/details/@uicr0bee
Potrzebujesz dyskietki? Proszę: http://www.atari.org.pl/forum/viewtopic.php?id=18887

30 Odpowiedź przez AS... Ostatnio edytowany przez AS... (2025-02-01 00:09:37)

  • AS...
  • AS...
  • Toms Atarowiec
  • Nieaktywny
  • Skąd: W-WA
  • Zarejestrowany: 2002-05-15
  • Posty: 7,378
uicr0Bee napisał/a:

Dzięki za ostrzeżenie. Skłaniałem się już do zakupu tych co już są na ebajach za ok 130zł, ale poczekam na takie w nowej wersji.

Ja tylko...,,,
+ dziękuję Adam!

31 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,986

Kupiłem ACSI2STM w wersji MSTE.
Nie wiem czy to normalne, gdy w pierwszym slocie jest karta ACSI (taka jak np. w Ultrasatanie), w drugim karta FAT PC, to widzi tylko pierwszą.
Gdy są odwrotnie widzi obie, pokazuje że startuje z L, jednak wczytuje NEWDESK.INF z drugiej. Partycje z karty ACSI widoczne są od litery C:.
I w sumie o to chodzi :) Fajna sprawa, nie wiem jak będzie przy dłuższym użytkowaniu.

Było miło :) Do widzenia.

artik-wroc's Strona

32 Odpowiedź przez perinoid

  • Skąd: W-wa
  • Zarejestrowany: 2015-11-20
  • Posty: 3,853

A jaki masz sterownik na tej z USatana?

Pamięć studenta ma charakter kwantowy - student wie wszystko, ale jednocześnie nic nie pamięta.
- Kilka(naście?) pudełek z klawiszami i światełkami. I jeden Vectrex, żeby nimi wszystkimi rządzić.

33 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483
artik-wroc napisał/a:

Nie wiem czy to normalne, gdy w pierwszym slocie jest karta ACSI (taka jak np. w Ultrasatanie), w drugim karta FAT PC, to widzi tylko pierwszą.

Tak, to normalne, sposoby "mieszania" kart są opisane w tym dokumencie:
https://github.com/retro16/acsi2stm/blo … emdrive.md

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

34 Odpowiedź przez artik-wroc Ostatnio edytowany przez artik-wroc (2025-03-01 11:58:14)

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,986
perinoid napisał/a:

A jaki masz sterownik na tej z USatana?

HDDriver

_tzok_ napisał/a:

Tak, to normalne...

Faktycznie.
"Insert the ICD PRO SD cards after the GemDrive cards."

Było miło :) Do widzenia.

artik-wroc's Strona

35 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483

Możesz umieścić sterownik GEMDRIVE.PRG w folderze AUTO partycji ACSI, wtedy zobaczy kartę FAT włożoną do "dalszego" slotu.

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

36 Odpowiedź przez artik-wroc

  • Skąd: Wrocław
  • Zarejestrowany: 2005-09-12
  • Posty: 1,986

Po pierwszych zachwytach, przyszedł kubeł zimnej wody :(
W sytuacji, gdy karta ACSI jest za kartą PC nie startuje XBOOT i oczywiście AUTO jest pomijane. Ładuje się tylko NEWDESK.INF. To trochę lipa, a nie chcę przerzucać całego dysku C na kartę PC.
Gdy próbuję wymusić start HDDrivera z C, naciskając klawisz C, następuje zwiecha.

Spróbowałem zatem inaczej...

_tzok_ napisał/a:

Możesz umieścić sterownik GEMDRIVE.PRG w folderze AUTO partycji ACSI, wtedy zobaczy kartę FAT włożoną do "dalszego" slotu.

tutaj też zawiesza się przy próbie uruchomienia GEMDRIVE.PRG.

Spróbuję nowszej wersji HDDriver, chociaż czytając jak Uwe odniósł się do sugestii autora ASCI2STM to raczej lepiej nie będzie. To zostaje jeszcze ICD. Jak nie da rady wracam do MegaBoruty :)

Było miło :) Do widzenia.

artik-wroc's Strona

37 Odpowiedź przez uicr0Bee

  • Skąd: Zielona Góra
  • Zarejestrowany: 2007-05-07
  • Posty: 5,174
x_angel napisał/a:

Na githubienie widzę tej nowej wersji.

Czy widział ktoś już sprzedawana gotowce w tej najnowszej wersji? Na ibejach są ciągle z nadrukiem "ACASI2STM Compact v1.0 2023-08-24" na PCB.

<-- Kontakt prywatny proszę przez "E-mail", a nie "PW".
Moje skany czasopism i książek z epoki: https://chomikuj.pl/uicr0Bee ; https://archive.org/details/@uicr0bee
Potrzebujesz dyskietki? Proszę: http://www.atari.org.pl/forum/viewtopic.php?id=18887

38 Odpowiedź przez Cyprian

  • Skąd: Warszawa
  • Zarejestrowany: 2002-03-09
  • Posty: 4,640

tu widzę "Revision 2.0": https://sidecartridge.com/products/acsi2stm-atari-st/

Lynx I / Mega ST 1 / 7800 / Portfolio / Lynx II / Jaguar / TT030 / Mega STe / 800 XL / 1040 STe / Falcon030 / 65 XE / 520 STm / SM124 / SC1435
DDD HDD / AT Speed C16 / TF536 / SDrive / PAK68/3 / Lynx Multi Card / LDW Super 2000 / XCA12 / SkunkBoard / CosmosEx / SatanDisk / UltraSatan / USB Floppy Drive Emulator / Eiffel / SIO2PC / Crazy Dots / PAM Net
http://260ste.atari.org

39 Odpowiedź przez paroos Ostatnio edytowany przez paroos (2025-04-01 22:55:42)

  • paroos
  • Przechodzień
  • Nieaktywny
  • Zarejestrowany: 2018-05-22
  • Posty: 16

A to nie jest ten release? Bo to final revision:

https://github.com/retro16/acsi2stm/releases/tag/5.1b

40 Odpowiedź przez x_angel Ostatnio edytowany przez x_angel (2025-04-02 08:09:26)

  • Skąd: Białystok
  • Zarejestrowany: 2015-03-26
  • Posty: 1,554

Jeśli chodzi o PCB w wersji Compact, to jest to cały czas ta sama wersja 1.0
Żeby potwierdzić, właśnie pobrałem pliki z githuba i wrzuciłem na JLCPCB.
Załączam screen:
https://www.atari.org.pl/forum/misc.php?action=pun_attachment&amp;item=12806
Jest to płytka dwuwarstwowa.

Tamta, którą znalazłeś:
https://sidecartridge.com/products/acsi2stm-atari-st/
ma już dodane audio-voodoo :)
Czterowarstwowe PCB żeby zredukować zakłócenia, sloty SD "premium" oraz specjalnie skalibrowane elementy układu oscylatora.
Brzmi znajomo? :)

Czyli urządzenie na najnowszej płytce kupisz na przykład tu:
https://www.olx.pl/d/oferta/interface-a … 4B8C4.html

Firmware też się chyba nie zmienił, bo ostatnia zmiana na githubie to 5 miesięcy temu...

A jeszcze podejrzewam, że te "premium SD slots" były podyktowane ceną i dostępnością, bo tamtych oryginalnych nie da się zamówić na JLCPCB :)

Post's attachments

asci2stm.jpg 306.44 kb, nikt jeszcze nie pobierał tego pliku.

Tylko zalogowani mogą pobierać załączniki.

x_angel's Strona

41 Odpowiedź przez _tzok_ Ostatnio edytowany przez _tzok_ (2025-04-02 23:20:53)

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483

Coś słabo szukacie ;)

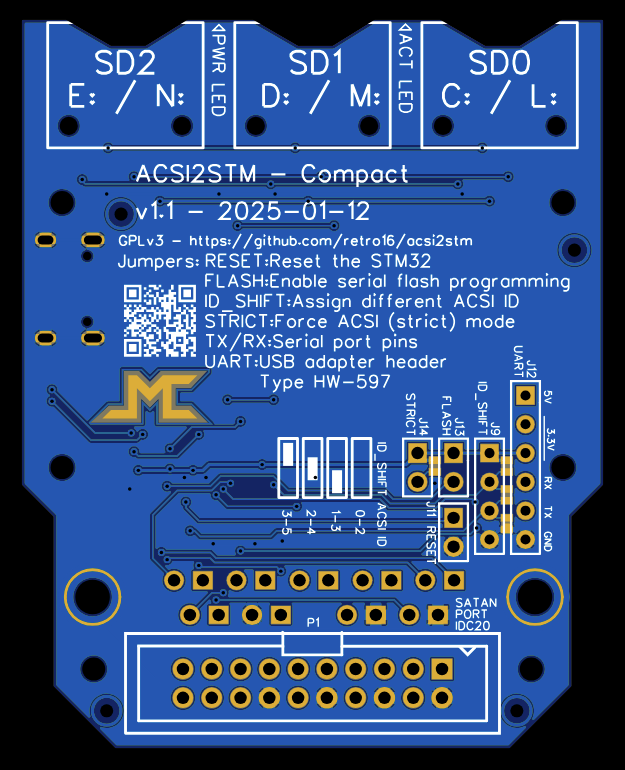

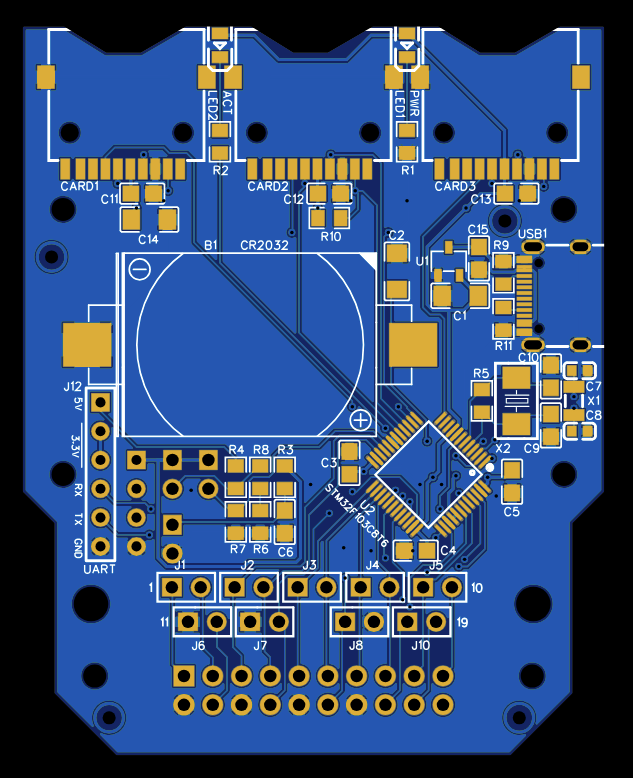

https://obrazki.elektroda.pl/1724225900_1743631993_thumb.jpg https://obrazki.elektroda.pl/4847624600_1743632010_thumb.jpg

https://github.com/retro16/acsi2stm/rel … elease.zip

Ta płytka różni się od 1.0 użyciem elementów SMD w rozmiarze co najmniej 0805.

Tych oryginalnych slotów, to w ogóle nigdzie nie znalazłem, kupowałem breakout-board'y i z nich je wylutowywałem.

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

42 Odpowiedź przez uicr0Bee Ostatnio edytowany przez uicr0Bee (2025-04-03 17:03:09)

  • Skąd: Zielona Góra
  • Zarejestrowany: 2007-05-07
  • Posty: 5,174

Czy te rewizje o których piszecie mają tylko wpływ na sam proces lutowania tego, czy również na możliwość używania najnowszego firmware'u (czy jako to się w tym przypadku nazywa), nowych feature'ów użytkowych?
Chcę kupić gotowe, nie będę sam lutował, ale chcę w najnowszej wersji, z poprawionymi ew. błędami wersji wcześniejszych, z możliwością aktualizacji firmware'u jeżeli wyjdzie nowy, itp. Nie chę kupić jakiejś przestarzałej wersji.
Już nie jeden raz kupowałem różne diwajsy (albo czytałem przypadki innych), a wkrótce okazywało się że wychodziła nowsza wersja, bez błędów, z dodatkowymi ficzerami, a starej nie dało się uaktualnić. Tu chcę uniknąć takiej sytuacji.
Proszę o wytłumaczenie jak krowie na rowie :)
A gdyby ktoś zamawiał płytki do zrobienia najnowszej wersji, to nadal chcę się dołączyć do zakupu.

<-- Kontakt prywatny proszę przez "E-mail", a nie "PW".
Moje skany czasopism i książek z epoki: https://chomikuj.pl/uicr0Bee ; https://archive.org/details/@uicr0bee
Potrzebujesz dyskietki? Proszę: http://www.atari.org.pl/forum/viewtopic.php?id=18887

43 Odpowiedź przez _tzok_

  • Skąd: Bielsko-Biała
  • Zarejestrowany: 2017-06-15
  • Posty: 1,483

Rewizje PCB nie mają wpływu na firmware (za wyjątkiem bardzo starych, bazujących na płytkach deweloperskich BP). Oficjalna wersja Compact v1.1 różni się od Compact v1.0 jedynie rozmiarem komponentów SMD (używa większych, łatwiejszych do lutowania). S kolei wersja 2.0 od SideCart, używa innych slotów uSD z mechanizmem wyrzutowym (i łatwiej dostępnych), oraz ma zmienione wartości kondensatorów przy rezonatorze (oficjalna V1.1 - też), bo w pierwotnym projekcie były nieco za duże, co sprawiało, że niektóre kwarce nie chciały wejść w rezonans.

Moja kolekcja: Atari 1040STe (4MB), Atari 1040STfm (4MB, BLiTTER, AT-ONCE+), Atari 800XE (SIMM EXP 1MB), Atari 800XL (RAMBO XL 256kB), Atari 600XL (64kB), Sinclair ZX SPECTRUM+ (48kB), TIMEX Computer 2048 (48kB), Commodore A600 (2MB+4MB, HDD CF 4GB), Commodore C64C.

44 Odpowiedź przez x_angel

  • Skąd: Białystok
  • Zarejestrowany: 2015-03-26
  • Posty: 1,554

uicr0Bee: jak chcesz kupić gotowca, to tamten na OLX jest w najnowszej wersji firmware.
Jak chcesz samo PCB to dziś zamówiłem 5szt tych z elementami w rozmiarze 0805 więc za 3 tygodnie powinny przyjść.

x_angel's Strona

45 Odpowiedź przez paroos

  • paroos
  • Przechodzień
  • Nieaktywny
  • Zarejestrowany: 2018-05-22
  • Posty: 16

Ja się zapisuję na jedno PCB :)

46 Odpowiedź przez uicr0Bee

  • Skąd: Zielona Góra
  • Zarejestrowany: 2007-05-07
  • Posty: 5,174

Dzięki x_angel. Zamówiłem ten z sidecartridge.com.
