1,176 Odpowiedź przez uicr0Bee Ostatnio edytowany przez uicr0Bee (Wczoraj 15:06:24)

  • Skąd: Zielona Góra
  • Zarejestrowany: 2007-05-07
  • Posty: 5,182

@Seban rozpoznajesz co to? Warto dodać do niniejszego "serialu"? W sensie nabyć.

zdjęcie z alergo

<-- Kontakt prywatny proszę przez "E-mail", a nie "PW".
Moje skany czasopism i książek z epoki: https://chomikuj.pl/uicr0Bee ; https://archive.org/details/@uicr0bee
Potrzebujesz dyskietki? Proszę: http://www.atari.org.pl/forum/viewtopic.php?id=18887

1,177 Odpowiedź przez seban Ostatnio edytowany przez seban (Wczoraj 23:33:35)

  • seban
  • seban
  • Podkasetarz
  • Nieaktywny
  • Skąd: -oo
  • Zarejestrowany: 2002-07-13
  • Posty: 3,027

Hej!

Takiego nie widziałem jeszcze. Początkowo myślalem że to one-chip blizzard, ale za dużo rezystorów, no chyba że to jakaś inna odmiana. Niestety nie widzę spodu PCB więc trudno mi coś więcej określić, może być to blizzard ale może też być jakaś inna mutacja turbo 2000 (wrocławskiego) / Auto Turbo. Ale tak na 80% to chyba będzie jakaś kolejna odmiana Blizzarda.

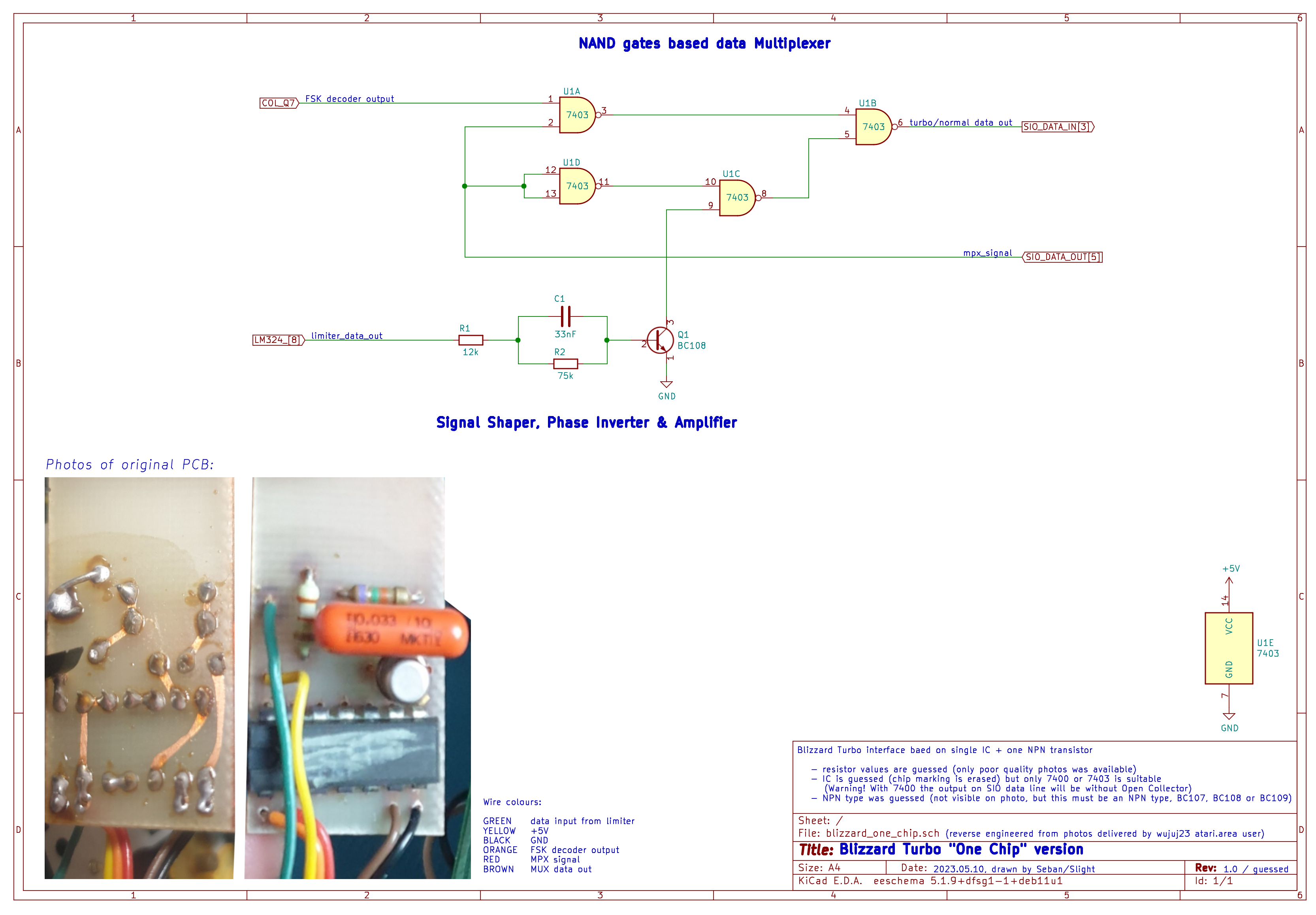

EDIT: przyjrzałem się bliżej tej płytce (na aukcji jest fota ze zbliżeniem), wszystko wskazuje na to że jest to co myślałem, czyli Blizzard w wersji "one chip", o której była już mowa tutaj: Blizzard  - One Chip <--- to też było "zgadywane" ze zdjęć:

https://pigwa.code32.org/wujuj23/sch/blizzard_one_chip_version.png

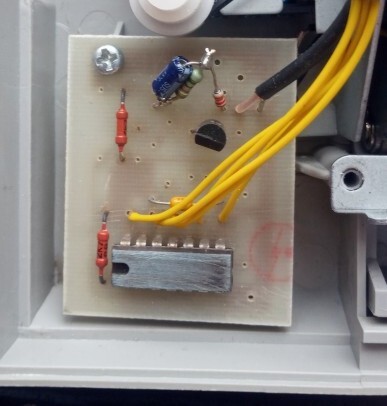

na tej aukcji jest zdjęcie samej płytki turbo:
https://a.allegroimg.com/original/1e29e3/43fc3bca403a915c33c978b01e47

Wygląda na to że są dwa dodatkowe rezystory, względem tego co było w magnetofonie "wujuj23", zapewne jakieś "pull-up", bo scalak to pewnie 7403.
